3D и 4D УЗИ: современные технологии диагностики

Современные технологии ультразвукового исследования, такие как 3D и 4D УЗИ, становятся важной частью акушерской практики, позволяя родителям увидеть малыша до рождения. Эти методы обеспечивают детализированные изображения плода и повышают точность диагностики аномалий развития. В статье рассмотрим преимущества 3D и 4D УЗИ, их стоимость, отзывы родителей и оптимальные сроки для проведения исследований, что поможет вам сделать осознанный выбор в наблюдении за беременностью.

Общие сведения

Объемные ультразвуковые технологии все активнее внедряются в медицинскую практику. В дополнение к традиционному двухмерному эхографическому исследованию в акушерстве и гинекологии широко используется 3D и 4D ультразвук. Эта методика позволяет решать множество клинических задач, открывает новые горизонты в обследовании плода и повышает точность выявления аномалий развития.

Кроме того, трехмерная УЗ-диагностика значительно уменьшает время, необходимое для сканирования, и предоставляет специалисту возможность повторно просмотреть и проанализировать полученные данные без необходимости повторного проведения процедуры.

Принципы формирования изображения аналогичны тем, что используются в стандартном 2D-сканировании. Датчик отправляет короткие импульсы звуковых волн к тканям пациента и фиксирует отраженные сигналы. Собранные данные обрабатываются с помощью специального программного обеспечения и отображаются на экране в виде пикселей или точек с различной яркостью. В то время как двухмерный метод создает плоскостные сечения, трехмерная технология формирует изображение в трех ортогональных плоскостях, позволяя одновременно визуализировать горизонтальные, поперечные и продольные срезы.

Основные режимы работы большинства современных трехмерных аппаратов включают:

• поверхностный;
• мультиплановый;

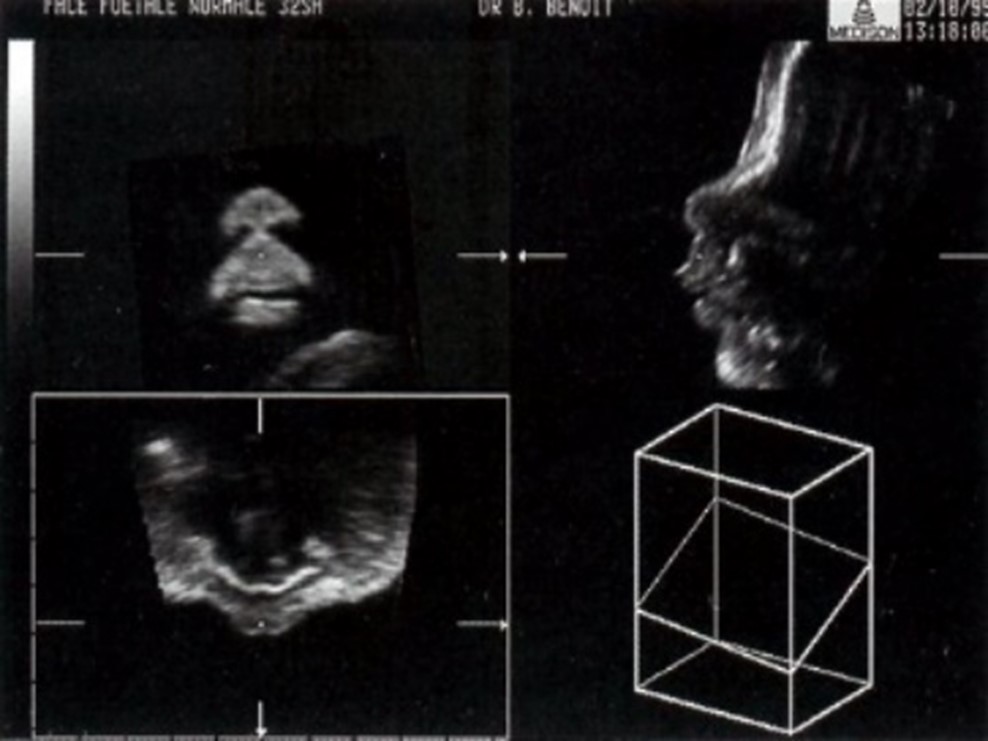

• мультиплоскостной;
• объемный негативный;
• мультиплоскостной в реальном времени (программа STIC, используемая для диагностики сердечных пороков у плода).

Какова разница между 3D и 4D УЗИ? Обе объемные технологии позволяют специалистам детально изучить анатомические взаимосвязи между органами, визуализировать объекты в горизонтальной плоскости и исследовать интересующую область под любым углом в пределах просканированного объема.

Однако изображение, получаемое при 3D, является статичным. В отличие от него, 4D предоставляет объемное изображение в режиме реального времени, что позволяет сонографисту наблюдать за движениями различных частей тела плода и его мимикой.

Преимущества 4D заключаются не только в быстром получении изображения для дальнейшего анализа, но и в улучшении его качества. Это достигается благодаря возможности оперативной коррекции угла сканирования, что позволяет уменьшить артефакты и повысить достоверность изображения.

Когда рекомендуется проводить 3D и 4D УЗИ? Оптимальный период для объемного сканирования — это 20-28 недель беременности. В этот промежуток плод свободно перемещается в околоплодных водах, что способствует лучшей визуализации его внешности и внутренних органов. После 30 недель записываться на процедуру нецелесообразно, так как фиксированное положение ребенка в матке затрудняет получение качественного изображения.

Иногда специалист может провести 3D УЗИ во время первого скрининга (18-21 неделя), сочетая 2D-режим с объемным, чтобы более детально изучить интересующую структуру.

По строгим клиническим показаниям 3D-УЗИ может быть назначено до 18-й недели беременности. При подозрении на хромосомные патологии или аномалии развития триД-сканирование может быть выполнено на любом сроке после 8 недели. Существуют научные исследования, демонстрирующие возможности трехмерного УЗ-исследования хориона, эмбриона и плода с 3 до 12 недель.

Врачи отмечают, что 3D и 4D УЗИ значительно изменили подход к пренатальной диагностике. Эти технологии позволяют получить объемные изображения плода, что помогает более точно оценить его развитие и выявить возможные аномалии. Специалисты подчеркивают, что 3D УЗИ предоставляет возможность увидеть детали, которые невозможно рассмотреть на традиционном 2D УЗИ, такие как форма лица и конечностей.

4D УЗИ, в свою очередь, добавляет элемент времени, позволяя наблюдать за движениями плода в реальном времени. Это не только улучшает диагностику, но и создает эмоциональную связь между родителями и будущим ребенком. Врачи также предупреждают, что хотя эти методы являются безопасными, их использование должно быть обоснованным и проводиться только по медицинским показаниям.

https://youtube.com/watch?v=9SSMgi0RL94

Что показывает 3D и 4D УЗИ при беременности

Объемное ультразвуковое исследование предоставляет детализированные анатомические изображения, которые недоступны при стандартном 2D-сканировании. Эта методика позволяет более точно установить эмбриональный возраст на ранних сроках беременности, а также своевременно обнаруживать аномалии развития сердца, лица, конечностей, головного мозга и позвоночника, обеспечивая высокую точность измерений исследуемых объектов.

На более поздних сроках беременности данное исследование позволяет определить пол плода, его положение, оценить состояние околоплодных вод и шейки матки, а также проверить рубец после кесарева сечения на предмет его прочности.

Показания

Трехмерное ультразвуковое исследование, в отличие от двухмерного, не является обязательной процедурой во время беременности. Его могут назначить в тех случаях, когда информации, полученной при 2D-сканировании, недостаточно для точной диагностики или она вызывает сомнения. Показания для проведения 3D/4D-сканирования включают:

• обследование плодов, находящихся в группе риска по аномалиям развития;
• диагностику хромосомных нарушений, включая различные виды трисомий;
• наличие резус-конфликта или многоводия;
• наблюдение за суррогатной беременностью;
• мониторинг многоплодной беременности;
• беременность, возникшая с использованием вспомогательных репродуктивных технологий (например, ЭКО);
• наличие у женщины гинекологических заболеваний, которые могут увеличить риск осложнений во время беременности;
• подтверждение жизнеспособности плода после травм, падений или аварий;
• желание женщины.

Кроме того, трехмерная мультиплоскостная техника сканирования является предпочтительным методом для исключения внематочной беременности.

Современные технологии ультразвукового исследования, такие как 3D и 4D УЗИ, вызывают множество обсуждений среди будущих родителей и медицинских специалистов. Многие отмечают, что 3D УЗИ позволяет получить объемные изображения плода, что делает процесс более наглядным и эмоциональным. Родители могут увидеть черты лица своего ребенка, что создает особую связь еще до рождения.

4D УЗИ, в свою очередь, добавляет элемент динамики, позволяя наблюдать за движениями малыша в реальном времени. Это вызывает восторг и удивление у многих, ведь можно увидеть, как ребенок потягивается, улыбается или даже сосет палец. Однако некоторые специалисты предупреждают, что чрезмерное увлечение такими процедурами может отвлекать от основных медицинских показателей. В целом, 3D и 4D УЗИ становятся важной частью подготовки к родам, даря родителям уникальные моменты и воспоминания.

https://youtube.com/watch?v=6lPbFvNnW6s

Противопоказания

Абсолютных противопоказаний для проведения трехмерного ультразвукового исследования не существует. Тем не менее, не стоит чрезмерно увлекаться ультразвуковой диагностикой без наличия медицинских показаний: если развитие плода протекает нормально и оценивается как удовлетворительное, будет достаточно провести два или три плановых скрининга.

Подготовка

Перед проведением 3D и 4D УЗИ не требуется специальной подготовки. Обычно такие исследования назначаются после 20-й недели беременности, и в этом случае нет необходимости в наполнении мочевого пузыря — амниотическая жидкость выполняет функцию акустического окна. Также нет нужды исключать из рациона продукты, вызывающие газообразование, так как во II триместре кишечник располагается позади увеличенной матки.

Если УЗИ назначается по медицинским показаниям до 20-й недели, вопросы подготовки обсуждаются с лечащим врачом индивидуально.

https://youtube.com/watch?v=IxF3-9lKCAc

Диета перед объемным УЗИ

Не требуется.

Методика проведения

Процедура объемного ультразвукового сканирования осуществляется аналогично стандартному ультразвуковому исследованию. Пациентка располагается на спине. Специалист наносит на кожу передней брюшной стенки специальный гель, который улучшает проводимость ультразвуковых волн. С помощью аппарата, работающего в режиме реального времени, и трехмерного датчика, ультразвуковой специалист исследует анатомические особенности органов женщины и плода.

Когда нужная область визуализирована, оператор фиксирует датчик в одном положении и активирует функцию объемного исследования в меню аппарата. При включении этого режима сканирующий модуль, находящийся внутри датчика и установленный на специальной платформе, начинает движение с помощью мотора. В режиме 3D модуль перемещается до тех пор, пока не будет создана модель, а в 4D — он непрерывно колеблется из стороны в сторону, собирая данные о движущихся объектах. При этом сам датчик должен оставаться абсолютно неподвижным.

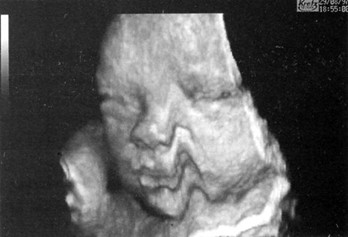

Если в процессе объемного сканирования произойдет смещение датчика или движение плода, это может привести к искажению изображения из-за артефактов.

По завершении сканирования, по предварительной договоренности со специалистом, можно получить распечатанные снимки или записать фото и видео плода на носитель.

Расшифровка результатов

Заключение объемного сканирования анализируется врачом, основываясь на анамнезе, клинических проявлениях и сроке беременности.

Последствия и осложнения

Достоверные свидетельства о том, что ультразвуковое исследование (УЗИ) негативно сказывается на развивающемся плоде, отсутствуют. Тем не менее, учитывая определенные температурные и механические эффекты ультразвука, которые теоретически могут повлиять на процесс формирования органов, не следует проводить УЗИ без веской необходимости.

Основной принцип безопасного использования медицинского ультразвука, известный как ALARA, подразумевает применение минимально возможной мощности и времени сканирования. Если по каким-либо причинам рекомендованное время диагностики значительно превышено, следует прекратить исследование, если это возможно.

Беременным женщинам важно помнить, что УЗИ не должно проводиться исключительно для получения «сувенирного видео или фото». Для выполнения объемного УЗИ существуют четкие клинические показания.

Восстановление

Не требуется.

Отзывы о 3D УЗИ и 4D УЗИ

Мнения женщин о трехмерном УЗИ во время беременности разделились. Некоторые считают, что каждая будущая мама должна пройти эту процедуру, в то время как другие выражают сомнения по поводу новых технологий, рассматривая трехмерное сканирование как «развлечение для родителей».

… «Что касается вреда ультразвука, каждый решает для себя. Я — однозначно за! С первым ребенком я даже не знала о существовании объемного УЗИ. Проходила стандартные скрининги, слышала, что с малышом все в порядке, и этого было достаточно. Когда забеременела вторым, подруга рассказала мне о 4D. Записалась на процедуру на 26-й неделе и ни разу не пожалела. Это такие потрясающие эмоции и воспоминания на всю жизнь!»

… «Не уверена, что стоило платить почти в два раза больше за объемное сканирование. Я поддалась восторженным отзывам о 4D УЗИ и решила попробовать. Мой сын вертелся, отворачивался и пинался. Врач не смог сделать ни одной четкой фотографии. Дома я сравнила снимки с 3D-исследования и обычного двухмерного УЗИ. На мой взгляд, плоский снимок даже лучше передал черты лица, чем трехмерный.»

… «Я не сторонник частого проведения УЗИ во время беременности. Не уверена, что это безопасно. Однако 3D УЗИ помогло выявить порок развития, который не заметили при стандартном сканировании на скрининге.»

Цена 3D и 4D УЗИ при беременности

Цена 3D УЗИ может значительно различаться в зависимости от ряда факторов, таких как количество плодов, наличие предполагаемых патологий, уровень квалификации сонографиста, класс используемого УЗ-аппарата, тип медицинского заведения, а также возможность записи данных на электронный носитель.

На стоимость объемного сканирования также влияет местоположение клиники. Например, в Москве в «Семейном докторе» цена 3D-исследования составляет 5060 рублей, в «Поколении Некст» — 4600 рублей, а в «Верти Мед» — 3200 рублей.

В Ростове-на-Дону в медцентре «Юнона» стоимость 4D УЗИ составляет 5750 рублей, тогда как в Санкт-Петербурге в «СМ-клинике» цена трехмерного исследования при многоплодной беременности достигает 7500 рублей.

Где можно пройти 3D УЗИ, подскажет ваш лечащий врач, так как не все медицинские учреждения располагают оборудованием для объемного сканирования.

Список источников

• Ультразвуковая диагностика в области гинекологии. 3D / В.Е. Гажонова. – Москва: МЕДпресс-информ, 2005. – 264 страницы, иллюстрации.
• Милованов А.П., Савельев С.В. Внутриутробное развитие человека // Руководство для медицинских специалистов. — Москва: МДВ, 2006. — 384 страницы.
• Callen P.W. Ультразвуковая диагностика в акушерстве и гинекологии, 5-е издание, 2008; 1239 страниц.

Сравнение 3D и 4D УЗИ

3D и 4D ультразвуковая диагностика являются современными методами визуализации, которые используются в акушерстве и гинекологии для получения изображений плода. Оба метода позволяют врачам и родителям увидеть развитие ребенка в утробе, однако они имеют свои особенности и отличия.

3D УЗИ (трехмерное ультразвуковое исследование) создает объемные изображения плода, позволяя получить более детализированное представление о его анатомии и состоянии. Этот метод использует несколько двухмерных изображений, полученных с разных углов, которые затем обрабатываются специальным программным обеспечением для создания трехмерной модели. 3D УЗИ позволяет выявить анатомические аномалии, оценить развитие органов и систем плода, а также визуализировать его лицо и другие особенности.

4D УЗИ (четырехмерное ультразвуковое исследование) представляет собой усовершенствованную версию 3D УЗИ, добавляющую к трехмерным изображениям временной аспект. Это означает, что 4D УЗИ позволяет наблюдать за движениями плода в реальном времени. Родители могут увидеть, как их ребенок шевелится, зевает, улыбается или даже сосет палец. Это создает более эмоциональную связь между родителями и будущим ребенком, а также позволяет врачам лучше оценить функциональное состояние плода.

Одним из основных отличий между 3D и 4D УЗИ является способ восприятия информации. 3D УЗИ предоставляет статические изображения, которые могут быть полезны для диагностики, тогда как 4D УЗИ предлагает динамическое представление, что делает его более привлекательным для родителей, желающих увидеть своего ребенка в движении.

С точки зрения применения, 3D УЗИ чаще используется для диагностики и выявления возможных аномалий, таких как пороки развития, тогда как 4D УЗИ больше ориентировано на эмоциональную составляющую и взаимодействие с родителями. Однако оба метода имеют свои показания и могут быть использованы в зависимости от клинической ситуации и предпочтений родителей.

Важно отметить, что несмотря на преимущества 3D и 4D УЗИ, эти методы не заменяют традиционное 2D УЗИ, которое по-прежнему является основным инструментом для мониторинга беременности и оценки состояния плода. 3D и 4D УЗИ могут рассматриваться как дополнительные методы, которые помогают получить более полное представление о развитии ребенка.

В заключение, выбор между 3D и 4D УЗИ зависит от целей исследования, состояния здоровья матери и плода, а также предпочтений родителей. Оба метода имеют свои достоинства и могут быть использованы для получения ценной информации о развитии ребенка в утробе матери.

Вопрос-ответ

В чём разница между 3D и 4D?

Еще одно различие между 3D и 4D заключается в том, что 3D более осязаемо, а 4D — более абстрактно. С 3D-объектами и окружением можно физически взаимодействовать, в то время как 4D-пространство-время — это скорее концептуальная конструкция. Это способ описания Вселенной, но это не то, что мы можем потрогать или увидеть непосредственно.

3D и 4D разница?

3D и 4D отличаются тем, что трехмерный режим предполагает получение объемного, но статичного изображения, в то время как при 4D УЗИ мы получаем движущееся изображение в режиме реального времени.

Что такое 3D и 4D УЗИ плода?

3D-4D УЗИ — способ диагностики, помогающий контролировать развитие плода в пренатальном и перинатальном периодах. Появление режимов поверхностной объемной реконструкции расширило возможность выявления аномалий строения, внутриутробных патологий плода, проведения экспертного исследования внутренних органов.

Советы

СОВЕТ №1

Перед тем как записаться на 3D или 4D УЗИ, уточните у своего врача, есть ли у вас медицинские показания для проведения этой процедуры. Эти виды УЗИ могут быть полезны для оценки развития плода, но не всегда являются необходимыми.

СОВЕТ №2

Выбирайте клинику с хорошей репутацией и современным оборудованием. Обратите внимание на отзывы других пациентов и квалификацию специалистов, чтобы быть уверенными в качестве получаемых изображений и точности диагностики.

СОВЕТ №3

Не забывайте, что 3D и 4D УЗИ не заменяют стандартные ультразвуковые исследования. Используйте их как дополнительный инструмент для получения более детальной информации о состоянии плода, но не забывайте о регулярных проверках.

СОВЕТ №4

Подготовьтесь к процедуре заранее: выпейте достаточное количество воды, чтобы улучшить качество изображения, и постарайтесь расслабиться. Чем спокойнее вы будете, тем легче будет врачу получить четкие снимки.
